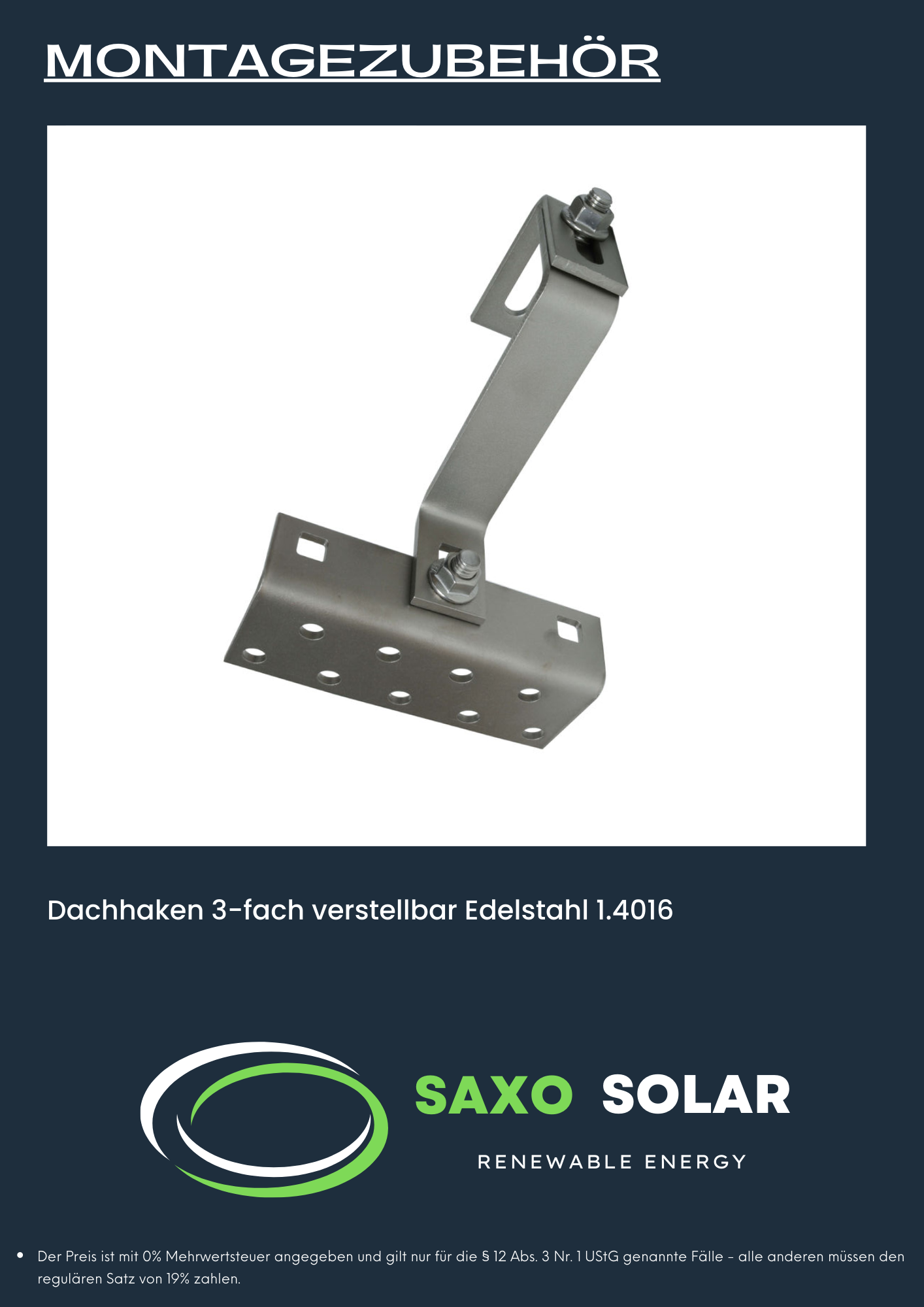

Hochwertige Dachhaken für Solarmodule aus rostfreiem Edelstahl

Spezielle Dachhaken für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen zur Aufnahme von Photovoltaik Modulen oder Solaranlagen.

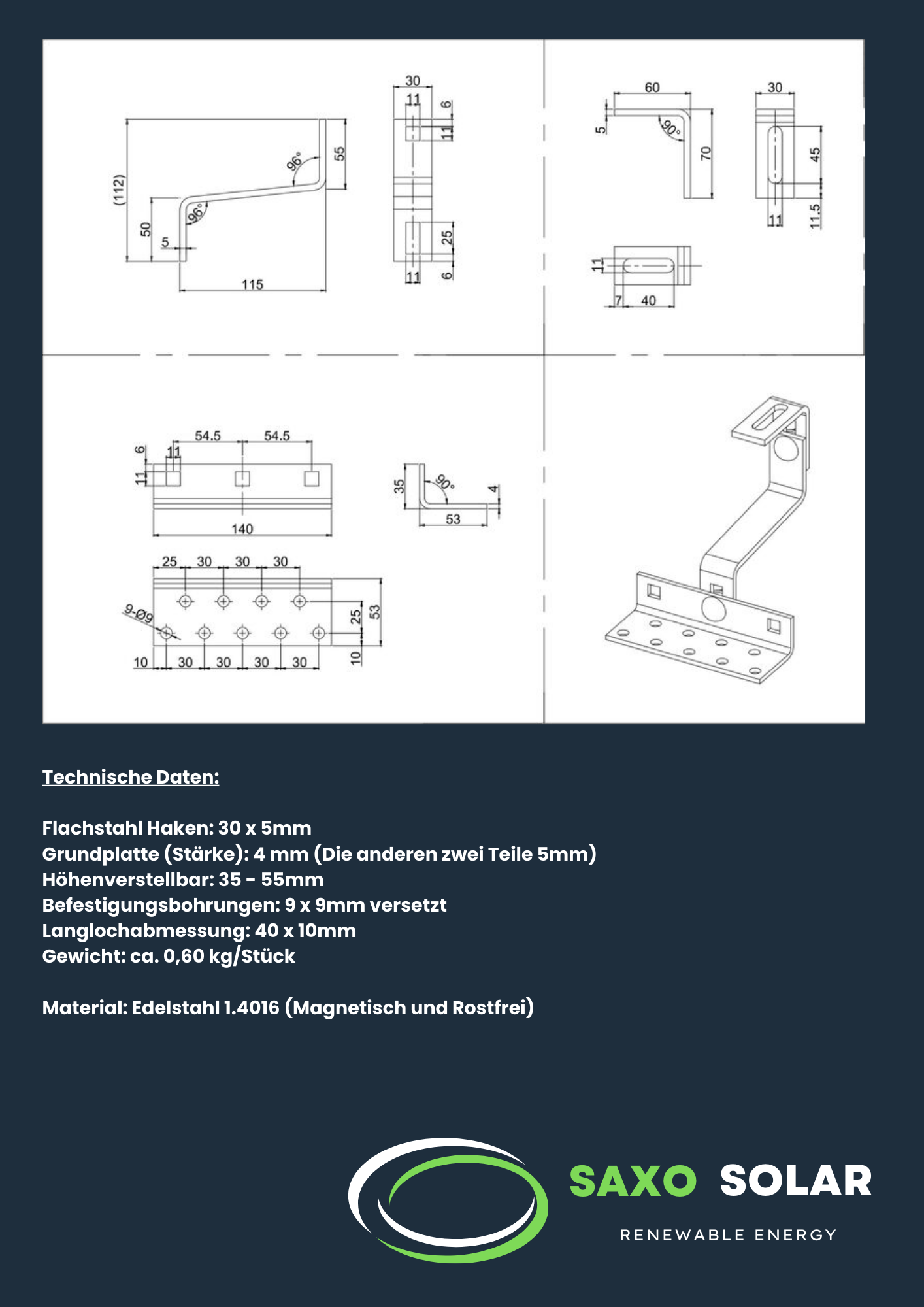

Technische Daten:

Flachstahl Haken: 30 x 5mm
Grundplatte (Stärke): 4 mm (Die anderen beidenTeile 5mm)
Höhenverstellbar: 35 - 55mm
Befestigungsbohrungen: 9 x 9mm versetzt
Langlochabmessung: 40 x 10mm
Gewicht: ca. 0,60 kg/Stück

Material: Edelstahl 1.4016 (Magnetisch und Rostfrei)

Montagehinweis:

Jeh nach Belastung werden die Dachhaken mit mindestens 2 Tellerkopfschrauben A2 M8 auf dem Sparren befestigt.
Die Länge der Tellerkopfschrauben sollte passend zur Stärke des Sparren gewählt werden.
Standardgrößen sind:
- M8x80 mm
- M8x100 mm
- M8x120 mm.
Bei Aufsparrendämmung können Längen > 200 mm verwendet werden.
Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten.
Schneelast (Druck): max. 120 kg
Windlast (Zug): max. 100 kg

Im Lieferumfang sind die drei abgebildeten Edelstahlteile + 2 Schrauben mit Flanschmutter
